Hastelloy C276 Flange Blind Flange

Tip: SO,SW,BL,BL,WN,LJ,Spectacle,Orifice ect.
Veličina: 1/2"-48", DN10-DN4000
Klasa: 75#-2500#, PN6-PN100
Standard: ASME,DIN,EN,JIS,BS

Pošaljite upit

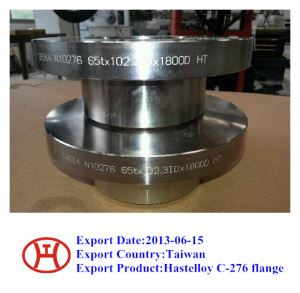

Hastelloy C276 Nickel Alloy Flanges 150# - 900# WN/BLIND PRIRUCNICA

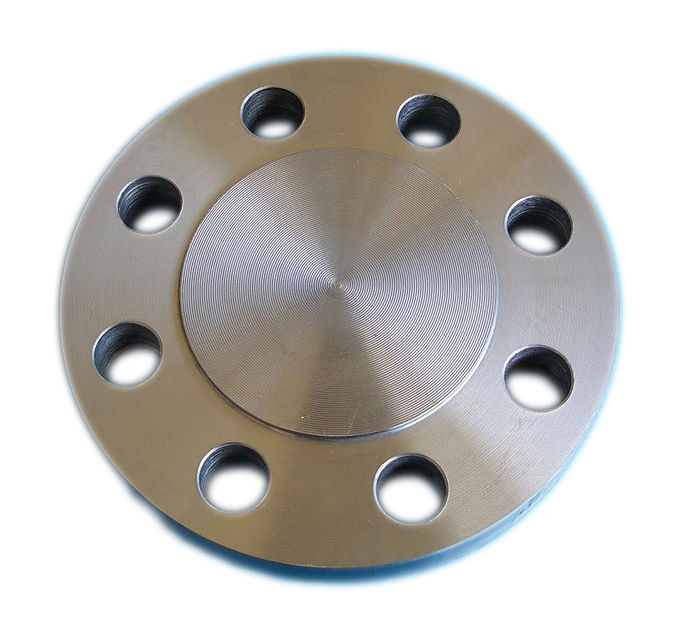

Slijepa privezka je čvrsta privezka. kao što je prikazano u nastavku. Svrha ovih je blokirati dio cijevi. ili šnozga na posudi koja se ne koristi. (Šnozga je obično cijev izlazi iz posude i obično je privezan tako da se može povezati s ventilima ili cjevovodama)

Koja je razlika između prazne privezke i slepe privezke?

Razlika je u tome što slijepa privezica nema otvora da dozvoli prolaz tekućine. Slijepa priručna privezka može se umetnuti između dvije otvorene priručnice i koristiti za blokiranje protoka tekućine kroz cjevovod.

1. Ekvivalentne ocjene za Prirucnice Hastelloy C276

STANDARDNI	WERKSTOFF NR.	UNS	JIS	GOST	EN	ILI
Hastelloy C276	2.4819	N10276	NW 0276	ХН65МВУ	NiMo16Cr15W	ЭП76

2. Hastelloy C276 Flanges mehanička svojstva

Element	Density	Talište	Vlasna čvrstoca	Snaga prinosa (0,2%Ofset)	Izduženje
Hastelloy C276	8,89 g/cm3	1370 °C (2500 °F)	Psi – 1.15.000 , MPa – 790	Psi – 52.000 , MPa – 355	40 %

3. ANSI B16.47 Serije A klasa 400 Priklješnice

		Debljina							Bušenje				Težina
Veličina Noma	OD	Weld Neck	Slep	OD of RF	Dia u bazi	Bore	LTH	Dia Bevel	Krug vijaka	Dužina vijaka	HoleDia	# od Rupa	Weld Neck	Slep
	O	C	C	R	X	B	Y	A		1	2
26	38.25	3.5	3.88	29.5	28.62		7.62	26	34.5	12.5	1.88	28	650	1263
28	40.75	3.75	4.12	31.5	30.81		8.12	28	37	13.25	2	28	785	1522
30	43	4	4.38	33.75	32.94		8.62	30	39.25	14	2.12	28	905	1802
32	45.25	4.25	4.56	36	35		9.12	32	41.5	14.25	2.12	28	1065	2077
34	47.5	4.38	4.81	38	37.19		9.5	34	43.5	14.75	2.12	28	1200	2415
36	50	4.5	5.06	40.25	39.38		9.88	36	46	15	2.12	32	1340	2815
38	47.5	4.88	4.88	40.75	39.5		8.12	38	44	14.75	1.88	32	935	2450
40	50	5.12	5.12	43	41.5		8.5	40	46.25	15.5	2	32	1090	2848
42	52	5.25	5.25	45	43.62		8.81	42	48.25	15.75	2	32	1190	3159
44	54.5	5.5	5.5	47.25	45.62		9.18	44	50.5	16.5	2.12	32	1375	3635
46	56.75	5.75	5.75	49.5	47.75		9.62	46	52.75	17	2.12	36	1525	4120
48	59.5	6	6	51.5	49.88		10.12	48	55.25	18	2.38	28	1790	4726
50	61.75	6.19	6.25	53.62	52		10.56	50	57.5	18.5	2.38	32	1950	5303
52	63.75	6.38	6.44	55.62	54		10.88	52	59.5	18.75	2.38	32	2125	5823
54	67	6.69	6.75	57.88	56.12		11.38	54	62.25	20	2.62	28	2565	6742
56	69	6.88	6.94	60.12	58.25		11.75	56	64.25	20.25	2.62	32	2710	7352
58	71	7	7.12	62.12	60.25		12.06	58	66.25	20.5	2.62	32	3230	7986
60	74.25	7.31	7.44	64.38	62.38		12.56	60	69	21.75	2.88	32	3820	9126

4.Hastelloy C276 Flanges Chemical Composition

Razredu	C	Mn	Da	S	Co	Ni	Cr	Fe	Mo	P
C276	0.010 max	1.00 max	0.08 max	0.03 max	2.50 max	50.99 min*	14.50 – 16.50	4.00 – 7.00	15.00 – 17.00	0.04 max

5. Koja je razlika između ASME B16.5, ASME B16.47 Serije A, Serije B i API 605 Priljepa

ASME B16.5 standard pokriva priljepnice za čelične cijevi i priljepnice iz NPS-a 1/2 kroz NPS 24 Metric/Inch u klasi pritiska 150 do klase 2500. To pokriva ocjene tlaka i temperature, materijale, dimenzije, tolerancije, označavanje, testiranje, i metode označavanja otvora za prirunice cijevi i priramenjuje. Dvije vrlo važne priljepnice kao što je zavareni vrat privezak i slijepe priveznice se vrlo često koriste u cjevovodnih sistema. U izraz "B16.5" ili "B16 5" koristi se zamjenjivost i odnosi se na istu Standardni. Međutim, standardni ASME B16 5 (ANSI B16 5) pokriva samo veličinu do 24 inča. Za veće veličine, ASME B16.47 standardne pokrivače tlak-temperatura ocjene, materijali, dimenzije, tolerancije, označavanje, te testiranje za prirunice cijevi u veličinama NPS 26 kroz NPS 60 i u ocjenama Klase 75, 150, 300, 400, 600, i 900.

Međutim standardni ASME B16.47 dalje se dijeli na ASME B16.47 seriju A i prirucnik ASME B16.47 serije B za prirucnik Blind i prirucnik Weldneck. Priklješce serije B je također ranije bilo poznato kao PRILJEP API 605. Termin B16.47 ili B 16 47 ili ANSI B 16 47 se svi koriste interchangeabily i odnosi se na isti standard.

ASME B16.47(Velike čelične priručnice promjera) je standard za veliki promjer priljepnice za čelične cijevi veličine od NPS 26 do NPS 60. Najnovija verzija pruža dimenzije i ocjene i u metričkih i inč jedinicama. The ASME B16.47 incorporate MSS SP-44: Steel Pipeline Flanges i API 605: Large Promjer Priručnice ugljičnog čelika. Stoga su priveska MSS SP-44 označene kao priljepnice ASME B16.47 serije A, dok su priljepnice API 605 označena kao priljepnice serije B ASME B16.47 unutar ovog standarda. Materijali obuhvaćeni ovim standardom su kao oni u ASME B16.5 osim za nikl slitine što znači da dijele isti grafikon tlaka i temperature za izbor priklješnih materijala.

Pa koja je razlika između priljepa ASME B16.47 Serije A i Serije B (API605)?

Uglavnom govoreći, prirunice ASME B16 47 Serije A su mnogo deblje, teže i jači od prirubljica serije B u istoj veličini i ocjeni pritiska tako može izdržati više vanjskog utovara od serije B tipa. ASME B16.47 Priveska serije B trebaju više ali manja pričvrsća (vijci i orasi) od Privjesnice serije A iimaju manji promjer kruga vijakaod priklješti serije A. Rezultat manjeg promjera kruga vijaka u manje priklješti nakon instalacije. I Serija A i Serija B standardi definisu priveznice za zavareni vrat i slijepe priveznice u podignutom tipu lica (RF) ali samo serija A definiše priručnice tipa prstena (RTJ) iz klase 300 kroz klasu 900 unutar ovog standarda. Sa komercijalne tačke view, ASME B16.47 Priređice serije A skuplje su od ASME B16 47 Privjesnice serije B.
