Vrste prirubnica

Tipovi prirubnica

Kao što je već prethodno opisano, najčešće korišteni tipovi prirubnica ASMEB16.5 su: WeldingNeck, SlipOn, SocketWeld, LapJoint, Threaded i Blind prirubnica. Ispod ćete pronaći kratak opis i definiciju svake vrste, upotpunjene detaljnom slikom.

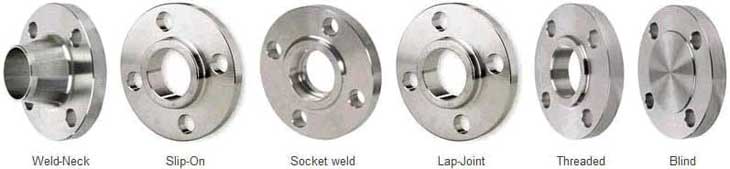

Najčešći tipovi prirubnica

Prirubnica za zavarivanje vrata

Prirubnice za zavarivanje vrata lako je prepoznati na dugačkoj konusnoj glavčini, koja postepeno prelazi na debljinu zida od cijevi ili fitinga.

Dugo zašiljena glavčina pruža važno ojačanje za upotrebu u nekoliko aplikacija koje uključuju visoki pritisak, ispod nule i / ili povišene temperature. Glatki prijelaz iz debljine prirubnice u debljinu cijevi ili ugradne stijenke izveden konusom izuzetno je koristan u uvjetima opetovanog savijanja uzrokovanog širenjem linije ili drugim promjenjivim silama.

Ove prirubnice su bušene da odgovaraju unutarnjem promjeru cijevi za spajanje ili fitinga, tako da neće biti ograničenja u protoku proizvoda. Ovo sprečava turbulencije na zglobu i smanjuje eroziju. Oni također pružaju izvrsnu raspodjelu naprezanja kroz sužavajuću glavčinu i lako se snimaju radi otkrivanja nedostataka.

Ova vrsta prirubnice zavarit će se na cijev ili fiting s jednim punim probojem, Vweld (Buttweld).

Detalji prirubnice za zavarivanje vrata

1. Prirubnica za zavareni vrat2. Butt Weld
3. Cijev ili armatura

Slip On prirubnica

Izračunata čvrstoća iz prirubnice SlipOn pod unutarnjim pritiskom iznosi oko dvije trećine prirubnica za zavarivanje vrata, a njihov vijek trajanja pod umorom je oko jedne trećine.

Spajanje s cijevi izvodi se pomoću 2 zavarna zavara, kako izvana tako i iznutra prirubnice.

Mjera X na slici je približno:
Debljina zida cijevi + 3 mm.

Ovaj prostor je neophodan da se ne ošteti površina prirubnice tokom postupka zavarivanja.

Nedostatak prirubnice je u tome što se načelo uvijek prvo mora zavariti cijev, a zatim samo spojnica. Kombinacija prirubnice i lakta ili prirubnice i čahure nije moguća, jer imenovani priključci nemaju ravni kraj koji u potpunosti klizi u SlipOn prirubnici.

Detalji prirubnice Slip On

1. Slip On prirubnica2. Ispunjeni zavar vani
3. Ispunjeni zavar unutra4. Cijev

Prirubnica za zavarivanje

Prirubnice SocketWeld u početku su razvijene za upotrebu na cjevovodima visokog pritiska malih dimenzija. Njihova statička čvrstoća jednaka je SlipOn prirubnicama, ali njihova čvrstoća na zamor za 50% veća je od dvostruko zavarenih SlipOn prirubnica.

Spajanje s cijevi vrši se pomoću 1 zavojnog spoja, s vanjske strane prirubnice. Ali prije zavarivanja mora se stvoriti prostor između prirubnice ili spojnice i cijevi.

ASME B31.1 1998 127.3 Priprema za zavarivanje (E) Sklop zavarenog zavarivanja kaže:
Pri sastavljanju spoja prije zavarivanja, cijev ili cijev moraju se umetnuti u utičnicu do maksimalne dubine, a zatim povući približno 1/16&(1,6 mm) od kontakta između kraja cijevi i ramena cijevi utičnica.

Svrha razmaka od dna u zavarenom šavu je obično smanjenje zaostalog naprezanja u korijenu zavara koje bi moglo nastati tijekom očvršćavanja metala zavara. Na slici je prikazana X mjera za jaz širenja.

Nedostatak ove prirubnice je pravi jaz, koji se mora napraviti. Korozivni proizvodi, i to uglavnom u sistemima cijevi od nehrđajućeg čelika, pukotina između cijevi i prirubnice može stvoriti probleme s korozijom. U nekim procesima ova prirubnica također nije dozvoljena. Nisam stručnjak za ovo pitanje, ali na internetu ćete pronaći puno informacija o oblicima korozije.

Također za ovo računanje prirubnice, taj princip uvijek prvo mora biti zavarena cijev, a zatim samo fiting.

Detalji prirubnice za zavarivanje

1. Prirubnica za zavarivanje2. Ispunjeni zavar3. Cijev
X= Jaz širenja

Prirubnica preklopnog zgloba

Prirubnice za kružne zglobove imaju iste zajedničke dimenzije kao i bilo koja druga prirubnica navedena na ovoj stranici, ali nema uzdignuto lice, koristile su se zajedno s GG; Lap Joint Stub End&".

Te prirubnice su gotovo identične SlipOn prirubnici, s izuzetkom radijusa na presjeku površine prirubnice i provrta za prihvat prirubničkog dijela završetka stuba.

Njihova sposobnost držanja pritiska je malo, ako uopće postoji, bolja od sposobnosti prirubnica SlipOn, a vijek zamora sklopa je samo jedna desetina od prirubnica za zavarivanje vrata.

Mogu se koristiti pod svim pritiscima i dostupni su u opsegu punih veličina. Te prirubnice klize preko cijevi i na nju nisu zavarene ili pričvršćene na drugi način. Pritisak zavrtnja prenosi se na brtvu pritiskom prirubnice na stražnji dio cijevi (zavrtanj cijevi).

LapJoint prirubnice imaju određene posebne prednosti:

• Sloboda okretanja oko cijevi olakšava postavljanje suprotnih rupa na vijcima prirubnice.

• Nedostatak kontakta s fluidom u cijevi često dopušta upotrebu jeftinih prirubnica od ugljičnog čelika s cijevima otpornim na koroziju.

• U sistemima koji brzo erodiraju ili korodiraju, prirubnice se mogu popraviti za ponovnu upotrebu.

Detalji prirubnice kružnog zgloba

1. Prirubnica preklopnog zgloba2. Stub End
3. Čeoni zavar4. Cijev ili armatura

Stub End

Stub End će se uvek koristiti sa LapJoint prirubnicom, kao prateća prirubnica.

Ovi prirubnički priključci se primjenjuju u niskotlačnim i nekritičnim primjenama i predstavlja jeftinu metodu prirubnice.
Na primjer, u sustav cijevi od nehrđajućeg čelika može se primijeniti prirubnica od ugljičnog čelika, jer oni ne dolaze u kontakt s proizvodom u cijevi.

Stub Ends su dostupni u gotovo svim promjerima cijevi. Dimenzije i tolerancije dimenzija definirane su u standardu ASME B.16.9. Lagani nosači otporni na koroziju (fitingi) definirani su u MSS SP43.

Prirubnica preklopnog zgloba sa zakovom

Navojna prirubnica

Navojne prirubnice koriste se u posebnim okolnostima, čija je glavna prednost što se mogu pričvrstiti na cijev bez zavarivanja. Ponekad se zavareni spoj koristi i zajedno sa navojnim spojem.

Iako su i dalje dostupni u većini veličina i tlaka, vijčani priključci danas se koriste gotovo isključivo u manjim veličinama cijevi.

Prirubnica s navojem ili spojnica nije prikladna za sistem cijevi s tankom debljinom zida, jer rezanje navoja na cijevi nije moguće. Stoga se mora odabrati debljina zida ... što je deblje?

ASME B31.3 Vodič za cjevovode kaže:
Ako je čelična cijev navojna i koristi se za parne usluge iznad 250 psi ili za vodne usluge iznad 100 psi sa temperaturom vode iznad 220 ° F, cijev mora biti bešavna i imati debljinu najmanje jednaku rasporedu 80 iz ASME B36.10.

Detalji navojne prirubnice

1. Navojna prirubnica2. Navoj3. Cijev ili armatura

Slepa prirubnica

Slepe prirubnice proizvode se bez provrta i koriste se za zatvaranje krajeva cjevovoda, ventila i otvora posuda pod pritiskom.

Sa stanovišta unutrašnjeg pritiska i opterećenja vijaka, slepe prirubnice, naročito u većim veličinama, su najnapredniji tipovi prirubnica.

Međutim, većina ovih naprezanja su tipovi savijanja u blizini središta, a kako ne postoji standardni unutarnji promjer, ove prirubnice su pogodne za primjenu na višim temperaturama tlaka.

Detalji slijepe prirubnice

1. Slepa prirubnica2. Vijak3. Zaptivka4. Druga prirubnica
